对于优异的高温性能来说刚玉中氧化硅、氧化铁和氧化钛的低含量是非常重要的。溶酸铁的超低含量典型值是小于0.002%对于磷酸盐结合耐火材料是非常重要的。
对比烧结板状刚玉和其他合成高铝骨料，例如电熔白刚玉，发现比较大的差别在于具有较细尺寸的杂质含量。这会引起巨大的性能差异，尤其是高温性能。较高的杂质含量以较细的尺寸引入会大大降低高温体积稳定性和抗蠕变性。
对比电熔白刚玉和板状刚玉的气孔率能看到巨大的差异。尽管两种骨料的总气孔率一样，但晶粒气孔有显著差别。
电熔晶粒的开口气孔率是烧结晶粒的2-3倍。电熔氧化铝的大部分气孔由大的开口气孔构成，而板状刚玉有超过一半的气孔是闭口气孔。高比例的闭口气孔对于高的抗热震性是很重要的，这是板状刚玉的典型特征。
板状刚玉表现出高的抗热震性和高的强度。扫描电镜照片显示板状刚玉晶粒表面不像电熔刚玉晶粒的表面那样光滑，比较粗糙有浅的半球形气孔。这种表面结构促进了它与基质的反应和机械互锁从而提高了耐火材料的强度。

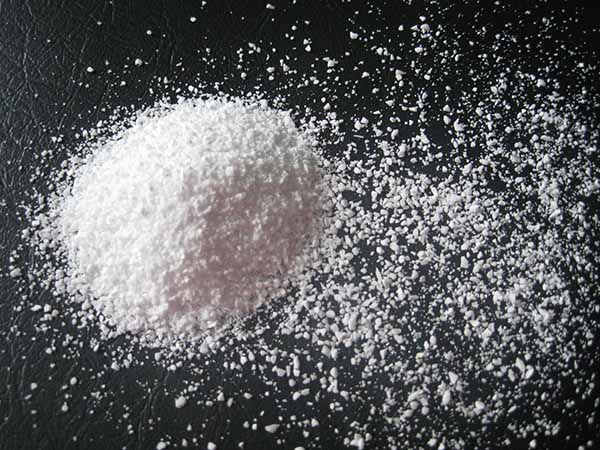

板状刚玉的特性如下：1、高纯Al2O3浓度99.4%;2、晶体比较高的硬度;3、低的开口气孔率和2-3倍高的闭气孔率;4、高的颗粒堆积密度3.55-3.6g/cm35、高熔点:2000℃6、化学惰性;7、好的抗热de震性;8、优异的体积稳定性;9、微裂纹的存在;10、高的单晶粒强度。
